خط قلي الذرة الإسبانية CNF 300 | Spanish Corn Frying Line CNF 300
هل ترغب في الحصول على عرض تجاري؟

تدفق الإنتاج

zirve international

نظرة عامة على وحدات إنتاج الخط

<p style="text-align:right"><strong>قسم التتبيل بالمنكّهات – رشّ أوتوماتيكي</strong>.</p><ul><li><p style="text-align:right"><strong>آلية العمل:</strong> <strong>نظام رشّ أوتوماتيكي للمنكّهات</strong> يضمن توزيعًا <strong>متجانسًا</strong> على الرقائق، مع <strong>سرعة دوران قابلة للضبط</strong> لتحقيق نسبة تغطية ثابتة.</p></li><li><p style="text-align:right"><strong>ملاحظة تشغيلية:</strong> <strong>جهاز تغذية النكهة</strong> مصمّم بطريقة حديثة تسهّل <strong>التنظيف وتبديل النكهات</strong> دوريًا، مع الحفاظ على ثبات الجرعة وتقليل الفاقد.</p></li></ul><blockquote><p style="text-align:right"><strong>قابلية الضبط (اختياري):</strong> سرعة الدوران، معدل الرشّ، وزاوية الرش يمكن تعديلها وفق مواصفات المنتج والسعة المستهدفة.<br><strong>التكامل مع الخط:</strong> إمكانية ربط إشارات التشغيل/الإيقاف مع الـPLC لضمان التزامن مع خط القلي والتبريد.</p></blockquote>

<p style="text-align:right"><strong>الوظيفة: تدوير حبات الشيبس مع النكهة والزيت</strong></p><p style="text-align:right"><strong>طول المتبل: 3&nbsp; &nbsp;م&nbsp;</strong></p><p style="text-align:right"><strong>قطـر المتبـل: 85&nbsp; سم&nbsp;</strong></p><p style="text-align:right"><strong>المواد المصنع منها&nbsp; (stainless steel 304)&nbsp;</strong></p><p style="text-align:right"><strong>المحرك : ( The Engine ) &nbsp;&nbsp;من شركة ((GAMAK-TURKEY</strong></p><p style="text-align:right"><strong>علبة سرعة : (Gearbox) من شركة (VARVEL-ITALY)</strong></p><p style="text-align:right"><strong>يتميز بقابليته للمعايرة والتحكم بسرعته عن طريق انفرتر (Invertor) من شركة &nbsp;(LS-S KOREA ).</strong></p><p style="text-align:right"><strong>المتبل مصنوع بشكل خاص بحيث يمنع تكتل النكهة في مكان واحد مما يؤدي الى توزعها بشكل متجانس اثناء دوران المنكه.</strong></p><p style="text-align:right"><strong>قابل للمعايرة للتحكم بزمن مرور الشيبس بداخله</strong></p><p style="text-align:right"><strong>&nbsp;</strong></p><p style="text-align:right"><strong>&nbsp;المتبل مزود بما يلي:</strong></p><p style="text-align:right"><strong>&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; فرد بخ نكهة موديل امريكي متطور قابل للمعايرةAmerican&nbsp;Extrusion.</strong></p><p style="text-align:right"><strong>&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; غطاء كروم من طرف خروج المواد.</strong></p><p style="text-align:right"><strong>&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; دواليب لسهولة التحريك والتنظيف.</strong></p><p style="text-align:right"><strong>&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; شاشة ديجيتال&nbsp; مع نظام تحكم PLC &nbsp;من شركة &nbsp;(LS-S KOREA ).</strong></p><p style="text-align:right"><strong>&nbsp;&nbsp;</strong></p>

<p style="text-align:right">ناقل غربلة</p><ul><li><p style="text-align:right">الوظيفة: التجفيف النهائي لحبوب الذرة</p></li><li><p style="text-align:right">المادة: (ستانلس ستيل 304)</p></li><li><p style="text-align:right">المحرك: (غاماك - تركيا) 350 واط</p></li><li><p style="text-align:right">علبة التروس: (فارفيل - إيطاليا)</p></li><li><p style="text-align:right">الطول: 225 سم</p></li><li><p style="text-align:right">العرض: 60 سم</p></li><li><p style="text-align:right">الناقل مزود بـ: خزان تجميع الزيت المُغربل</p></li></ul>

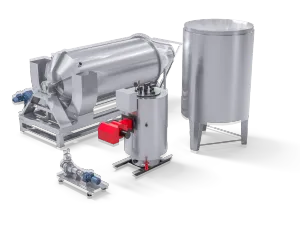

<p style="text-align:right">آلة تقشير الذرة:</p><ul><li><p style="text-align:right">الوظيفة: إزالة قشور حبوب الذرة لتحضيرها للقلي.</p></li><li><p style="text-align:right">السعة: حتى ٥٠٠ كجم من الذرة.</p></li><li><p style="text-align:right">الشكل: أسطوانة قطرها ١٤٠ سم وطولها ٢٥٠ سم مزودة بشفرات داخلية، تعمل هذه الشفرات على تقليب حبوب الذرة وتسريع عملية التقشير.</p></li><li><p style="text-align:right">تتضمن مخروطًا لإدخال المواد مزودًا ببرغي داخلي لتسهيل ملء وتفريغ آلة التقشير، بالإضافة إلى مخروط ترشيح.</p></li><li><p style="text-align:right">مصنوعة بالكامل من الفولاذ المقاوم للصدأ ٣٠٤.</p></li><li><p style="text-align:right">مزودة بمضخة هيدروليكية لرفع وخفض آلة التقشير بين وضعيتي التشغيل والتفريغ، ومحرك بقوة ٣ أحصنة من شركة Turkey-Gamak.</p></li></ul>

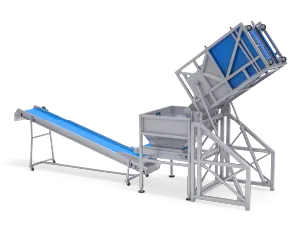

<p style="text-align:right">رافعة غسالة الذرة:</p><ul><li><p style="text-align:right">الوظيفة: تنقل الذرة تدريجيًا من خزانات النقع إلى غسالة الذرة، بما يتناسب مع متطلبات تشغيل الآلة.</p></li><li><p style="text-align:right"> يدعم هيكلان شبكيان مُصممان خصيصًا خزانات النقع ويرفعانها ويفرغانها في خزان مؤقت.</p></li><li><p style="text-align:right">أسفل هذا الخزان يوجد سيران ناقلان ينقلان الذرة تدريجيًا من الخزان المؤقت إلى غسالة الذرة، وفقًا لمتطلبات التشغيل.</p></li><li><p style="text-align:right">الهيكلان الشبكيان والخزان المؤقت وجسم السير الناقل مصنوعة بالكامل من الفولاذ المقاوم للصدأ (304).</p></li><li><p style="text-align:right">السير الناقل مصنوع من بلاستيك صالح للاستخدام مع المواد الغذائية. كلا محركي السير الناقل بقوة 1 حصان، من إنتاج شركة TURKEY-GAMAK.</p></li></ul>

<p style="text-align:right">الغسالة</p><ul><li><p style="text-align:right">الوظيفة: غسيل حبات الذرة من الإضافات في مرحلتي التقشير و النقع</p></li><li><p style="text-align:right">الشكل: أسطوانه بقطر 85 سنتيمتر و طول كلي 3 متر, </p></li><li><p style="text-align:right">سطحها الداخلي مزود بثقوب قطر 4 ملم قطر و اخاديد و زوايا تضمن تقليب حبات الذره بشكل كثيف </p></li><li><p style="text-align:right"> لضمان غسلها تماما من كل الإضافات في المراحل السابقه قبل قليها.</p></li><li><p style="text-align:right"> مصنوعة بالكامل من الفولاذ المقاوم للصدأ ( Stainless Steel 304). </p></li><li><p style="text-align:right">محرك انكرناج استطاعة 1.5 حصان من شركة ((TURKEY- YILMAZ(( </p></li><li><p style="text-align:right">مزودة بجهاز انفرتر للتحكم بالسرعة والتسارع والتباطئ والفرملة من ((LS-KOREA)) </p></li><li><p style="text-align:right">مزودة بأنبوب قطر 1.5 انش يحوي خمس مرشات للمياه مزودة بمضخة ماء استطاعة 2 حصان مزودة بمجمع للمياه</p></li><li><p style="text-align:right"></p></li></ul>

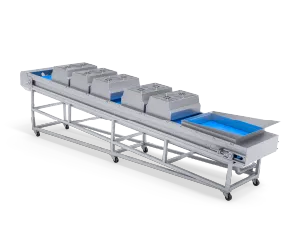

<p style="text-align:right">سير التجفيف و التبريد</p><ul><li><p style="text-align:right">الوظيفة: تجفيف حبات الذرة بعد خروجها من اسطوانة الغسيل</p></li></ul><p style="text-align:right">مصنوع من الستانلس ستيل الغذائي </p><p style="text-align:right">304 السماكة: 2 ملم </p><p style="text-align:right">طول: 5 م </p><p style="text-align:right">العرض الإجمالي : 60 سم</p><p style="text-align:right"> القشاط الساحب (( حصيرة مصنوعة من الستانلس ستيل الغذائي 304 )</p><p style="text-align:right">مزود بمحرك استطاعة 1.5 حصان من شركة TURKEY-GAMAK </p><p style="text-align:right">علبة سرعة من شركةITALY-VARVEL </p><p style="text-align:right">مزود بمراوح تجفيف قطر 30 سم عدد 5 </p><p style="text-align:right">ومرحلة تسخين كهربائي لهواء التجفيف, </p><p style="text-align:right">مزودة بجهاز انفرتر للتحكم بالسرعة والتسارع والتباطئ والفرملة من شركة KOREA-LS </p><p style="text-align:right"></p>

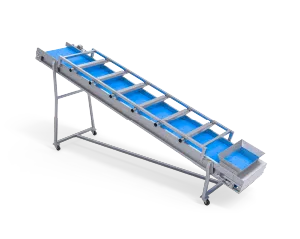

<p style="text-align:right">سير ناقل إلى خزان القلي</p><ul><li><p style="text-align:right">الوظيفة: نقل حبوب الذرة بعد تجفيفها إلى خزان القلي.</p></li><li><p style="text-align:right">مصنوع من الفولاذ المقاوم للصدأ 304 المُناسب للاستخدام مع الطعام.</p></li><li><p style="text-align:right">حزام السحب (البساط مصنوع من الفولاذ المقاوم للصدأ 304 المُناسب للاستخدام مع الطعام).</p></li><li><p style="text-align:right">مزود بمحرك بقوة 1.5 حصان من شركة غاماك التركية.</p></li><li><p style="text-align:right">علبة تروس من شركة فارفيل الإيطالية.</p></li></ul>

<p style="text-align:right">وحدة تغذية حبوب الذرة للقلي</p><ul><li><p style="text-align:right">الوظيفة: تغذية حبوب الذرة تلقائيًا إلى قادوس القلي.</p></li><li><p style="text-align:right">المكونات: قادوس مصنوع من الفولاذ المقاوم للصدأ 304 الغذائي، بسعة 500 كجم وسماكة 2 مم.</p></li><li><p style="text-align:right">مزود بمحرك تركي من نوع غاماك بقوة 1 حصان.</p></li><li><p style="text-align:right">وحدة التغذية مزودة بمحرك اهتزاز إيطالي الصنع، قابل لتعديل قوة الاهتزاز.</p></li><li><p style="text-align:right">مزودة بمحول تردد للتحكم في السرعة والتسارع والتباطؤ والكبح من شركة LS Korea.</p></li></ul>

<p style="text-align:right">خزان القلي وملحقاته:</p><p style="text-align:right">صُمم بتقنية هندسية فريدة لغمر حبوب الذرة بالكامل في الزيت، مع إمكانية ضبط الوقت بدقة.</p><p style="text-align:right">يعمل بالغاز عن طريق تسخين الزيت في مبادل حراري خارجي. المادة: فولاذ مقاوم للصدأ 304</p><p style="text-align:right">سعة المقلاة: 1000 لتر من الزيت</p><p style="text-align:right">الطاقة الإنتاجية: 400-500 كجم/ساعة (ذرة رطبة)</p><p style="text-align:right">المحرك: غاماك (تركيا)</p><p style="text-align:right">علبة التروس: فارفيل (إيطاليا)</p><p style="text-align:right">مواصفات المقلاة:</p><p style="text-align:right">• الطول الإجمالي للمقلاة: 8.6 متر</p><p style="text-align:right">• العرض الإجمالي للمقلاة: 1.2 متر</p><p style="text-align:right">• عرض الخزان الداخلي: 87 سم</p><p style="text-align:right">• سماكة خزان القلي: 4 مم</p><p style="text-align:right">• سماكة دعامة السلسلة: 6 مم</p><p style="text-align:right">• خزان الزيت سعة 1000 لتر معزول من جميع الجوانب بطبقة سميكة من الألياف الزجاجية الأوروبية الصنع للحفاظ على درجة الحرارة وتوفير الطاقة</p><p style="text-align:right">• مزودة بمبادل حراري خارجي لتسخين الزيت وضخه باستمرار إلى المقلاة</p><p style="text-align:right">• يتم الضخ بواسطة مضخة حرارية</p><p style="text-align:right">• شبكة تدوير الزيت مثبتة داخل المبادل الحراري وخزان القلي، ومجهزة بمستشعرات لمراقبة الضغط والتدفق</p><p style="text-align:right">• يعمل المبادل الحراري بالغاز أو الديزل، حسب الحاجة.</p><p style="text-align:right">• الموقد المستخدم في حوض القلي من شركة إيكوفلام الإيطالية.</p><p style="text-align:right">• مزود بحزام ناقل مزدوج (طبقتين) مصنوع من الفولاذ المقاوم للصدأ 304 الغذائي، بطبقتين علوية وسفلية تتحركان في اتجاهين متعاكسين. يسحب الحزام العلوي حبوب الذرة إلى الزيت ويضمن بقاءها مغمورة. أما الحزام السفلي فينقل حبوب الذرة من داخل حوض القلي ويساعد في إخراجها.</p><p style="text-align:right">• كل حزام ناقل مزود بمحرك مستقل من نوع يلماز تركيا بقوة 2 حصان.</p><p style="text-align:right">• مزود برافعتين كهربائيتين بقوة 1500 واط لتنظيف حوض القلي أثناء فترة التوقف. المحرك بقوة 1500 واط، ويحتوي على علبتي تروس إيطاليتين.</p><p style="text-align:right">• مزود بثلاث فتحات تهوية للزيت لإزالة البخار، متصلة مباشرة بنظام التهوية الرئيسي للمصنع.</p><p style="text-align:right">• مزود بصمام كهربائي من النوع الإنجليزي لتغيير الزيت تلقائيًا.</p><p style="text-align:right">• مزود بمضخة لتدوير الزيت وترشيحه. صُنع في تركيا بخبرة ألمانية، مقاوم لدرجات الحرارة العالية.</p><p style="text-align:right">• مزود بنظام ترشيح ثلاثي المراحل لضمان خلو الزيت من أي شوائب.</p><p style="text-align:right">• يتميز بنظام بسيط لتنظيف أنابيب الشبكة ووصلات الزيت المتجمد عند بدء التشغيل.</p><p style="text-align:right">• المقلاة مزودة بفتحات تصريف سريعة لسهولة الغسل والتنظيف.</p><p style="text-align:right">• تتضمن خزانين احتياطيين للزيت سعة كل منهما 1000 لتر، مصنوعين من الفولاذ المقاوم للصدأ 304 الغذائي ذي الغلاف المزدوج. تم حقن الفراغ بين الطبقتين برغوة عازلة للحرارة وكفاءة في استهلاك الطاقة.</p><p style="text-align:right">• سُمك الخزان: 3 مم</p><p style="text-align:right">• كل خزان مزود بسخان تركي الصنع بقدرة 10 كيلوواط، مزود بوحدة تحكم مستقلة وتحكم في درجة الحرارة، منفصل عن خزان المقلاة، لتسخين الزيت وتجديده تلقائيًا.</p><p style="text-align:right">• لوحة التحكم خارجية ومستقلة عن هيكل المقلاة.</p><p style="text-align:right">• يتم التحكم بجميع مكونات المقلاة عبر وحدة تحكم منطقية قابلة للبرمجة (PLC) وشاشة لمس كورية الصنع مقاس 12 بوصة بثلاث لغات.</p><p style="text-align:right">لوحة التحكم خارجية ومستقلة عن هيكل المقلاة. • جميع محركات التشغيل وأجهزة التحكم بالسرعة من إنتاج شركة LS-S الكورية أو شركة شنايدر الفرنسية.</p><p style="text-align:right">• يتم التحكم بدرجة حرارة الزيت بواسطة مقياس حرارة دقيق ومعاير، صنع في كوريا (AUTONICS-S KOREA).</p><p style="text-align:right">• لوحة التحكم مزودة بساعة إضافية لمراقبة درجة الحرارة، صنع في كوريا (AUTONICS-S KOREA)، (لزيادة الحماية والأمان).</p><p style="text-align:right">• خزان القلي مزود بأجهزة أمان وحماية متطورة، بما في ذلك جهاز إنذار متعدد الوظائف.</p>

<p style="text-align:right">هزاز فلتر الزيت الرئيسي:</p><ul><li><p style="text-align:right">الوظيفة: تصفية حبوب الذرة من الزيت مع آلية إعادة تلقائية إلى حوض القلي.</p></li><li><p style="text-align:right">المادة: (ستانلس ستيل 304)</p></li><li><p style="text-align:right">مصمم هندسيًا لتحريك رقائق الذرة في جميع الاتجاهات أثناء عملية الاهتزاز. موديل كوت آند فراي الإنجليزي.</p></li><li><p style="text-align:right">المحرك: هزازان، صناعة إيطالية.</p></li><li><p style="text-align:right">مزود بجهاز تحكم إلكتروني لضبط سرعة الاهتزاز والترشيح.</p></li><li><p style="text-align:right">الطول: 250 سم</p></li><li><p style="text-align:right">العرض: 80 سم</p></li><li><p style="text-align:right">يتضمن حوضًا لتجميع الزيت المصفى مع آلية إعادة تلقائية إلى المقلاة.</p></li></ul>

<p style="text-align:right">المادة المصنوع منها: (Stainless Steel 304)</p><p style="text-align:right">المحرك( The Engine ) : من شركة (GAMAK-TURKEY)</p><p style="text-align:right">علبة السرعة (Gearbox): من شركة ( VARVEL-ITALY)</p><p style="text-align:right">تم تصميمه بطريقة مقاومة للماء لأجل عملية الغسل والتنظيف</p><p style="text-align:right">القشاط مصنوع من البولياميد الغذائي</p>
